OPEN CASCADE CAD Assistant untuk Android adalah penampil dan konverter offline untuk model 3D CAD dan mesh.

Jika Anda ingin menggunakan teknologi ini untuk pengembangan solusi khusus untuk bisnis Anda, hubungi kami di:
https://dev.opencascade.org/webform/contact_us

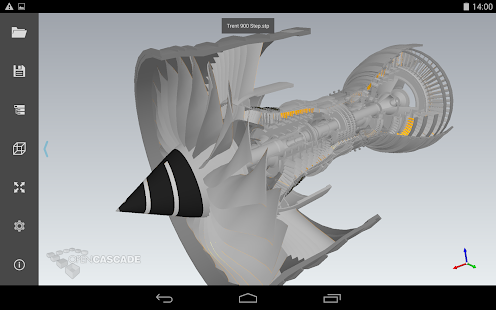

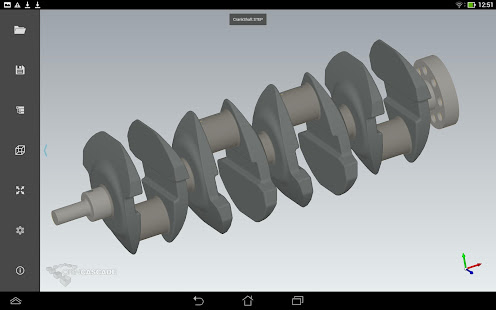

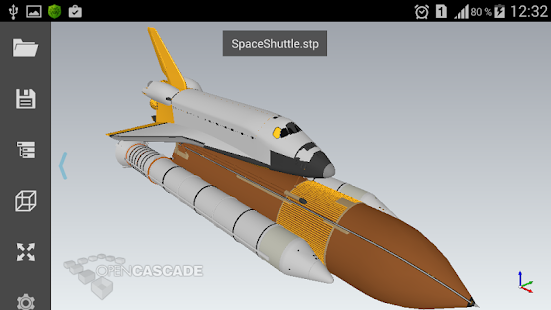

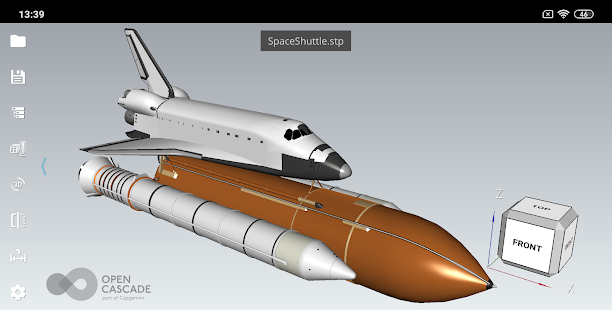

Tampilan dan konversi model CAD dasar

Fungsionalitas dasar disediakan oleh komponen CAD Data Exchange dari Open CASCADE Technology (OCCT).
Format file dan data yang didukung adalah:
- BREP: format OCCT asli untuk geometri bentuk, topologi, dan struktur perakitan.
- IGES (5.1 dan 5.3): geometri bentuk, warna, nama objek tingkat atas, informasi file.
- LANGKAH (AP203 dan AP214): geometri bentuk, struktur perakitan, warna, nama, properti validasi, informasi file.

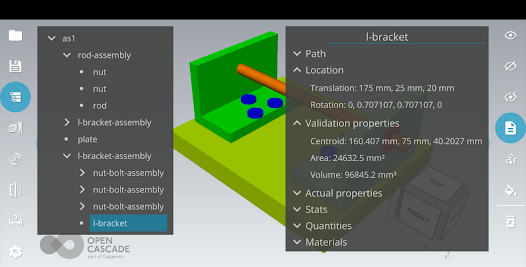

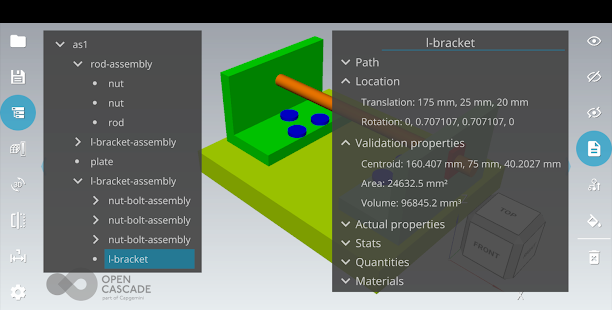

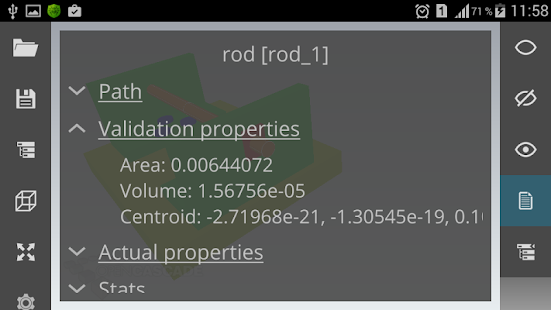

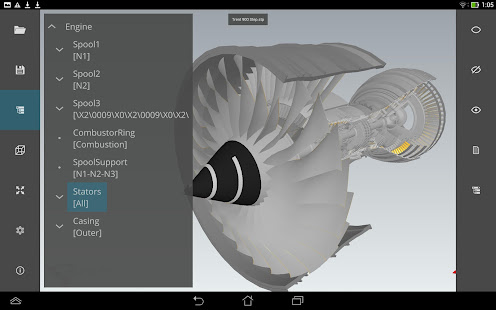

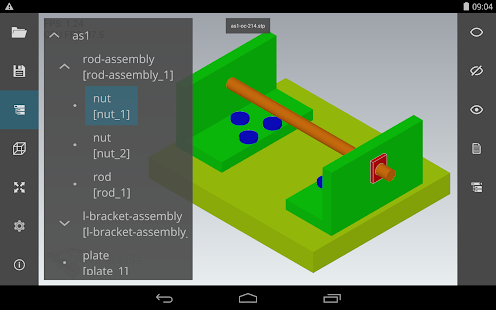

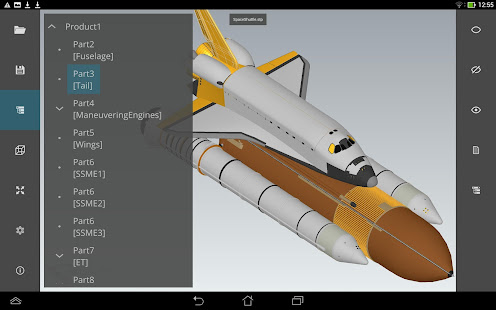

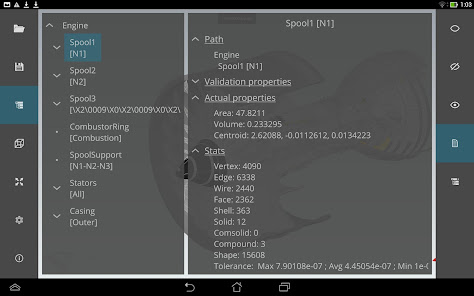

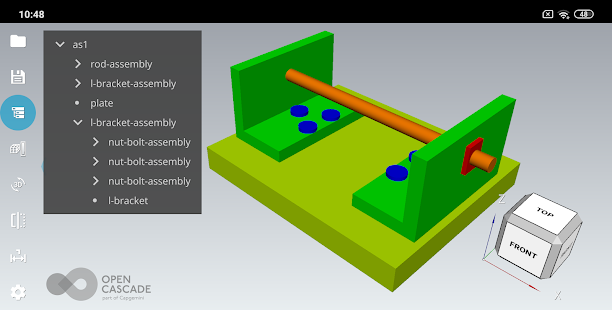

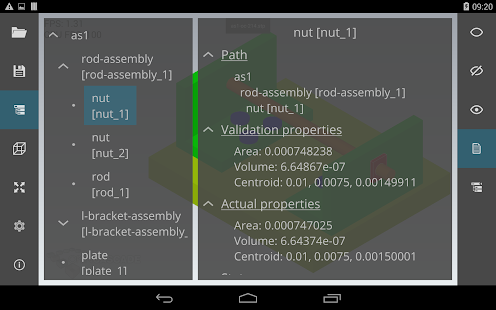

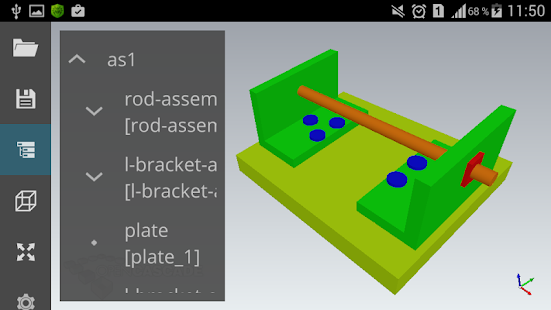

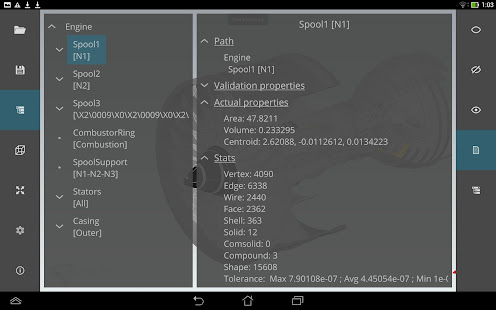

Struktur perakitan model dapat dinavigasi melalui browser pohon. Komponen rakitan dapat disembunyikan atau ditampilkan seperlunya untuk memeriksa model. Sub-perakitan atau bagian yang dipilih dapat ditanyai tentang propertinya.

Model CAD (keseluruhan atau bagian atau sub-perakitan yang dipilih) dapat diekspor ke salah satu format CAD atau mesh yang didukung.

Melihat data mesh

Fungsionalitas tambahan adalah melihat model mesh dengan data terkait, diimplementasikan menggunakan komponen visualisasi mesh dari OCCT.

Format mesh yang didukung adalah:
- glTF adalah standar terbuka untuk aset 3D.
- STL adalah standar de-facto dalam pencetakan 3D.

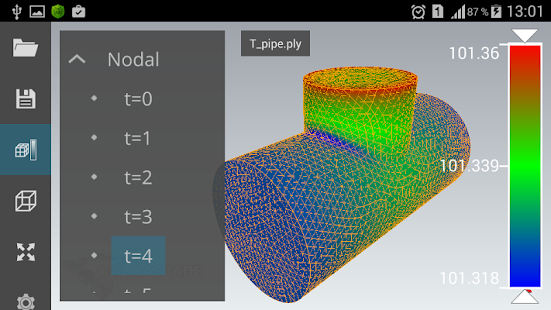

- PLY memiliki kemampuan untuk menyimpan data yang terkait dengan node dan elemen mesh. Jika Anda memiliki dalam aplikasi Anda model yang diwakili oleh mesh, itu dapat disimpan dengan mudah ke format PLY dan dilihat di tablet. Data tambahan (warna RGB atau skalar) dapat ditambahkan ke setiap poligon atau node.
- OBJ adalah standar untuk animasi 3D dan didukung oleh sebagian besar aplikasi grafik 3D.
- JT adalah standar ISO untuk visualisasi data 3D CAD yang efisien.

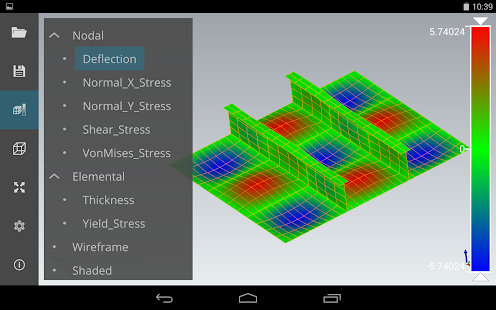

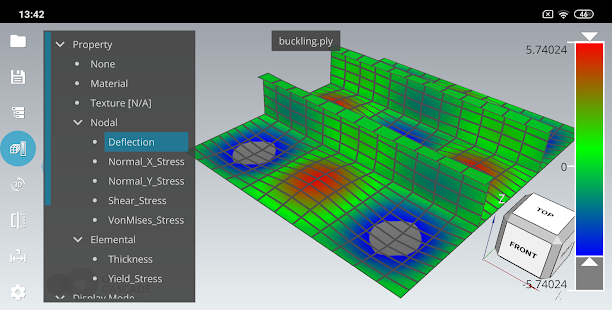

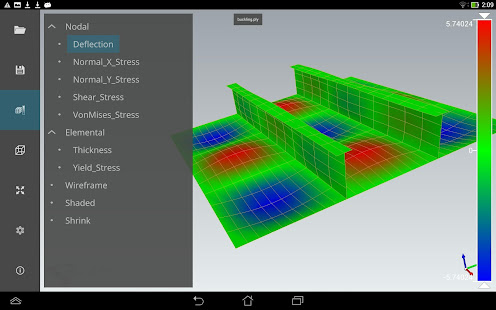

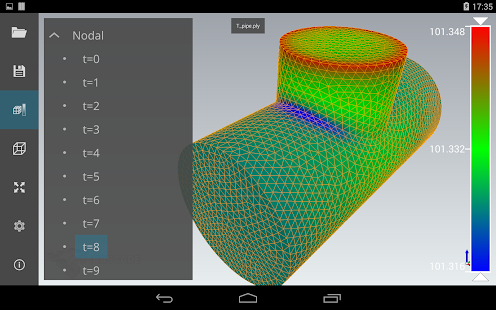

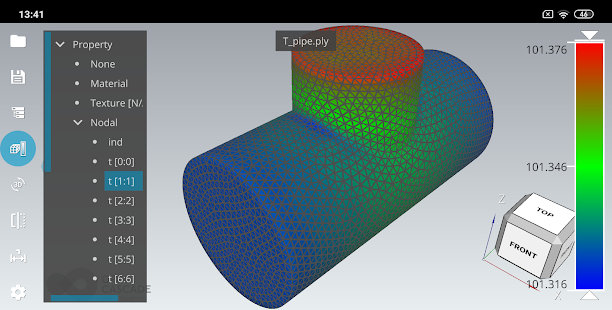

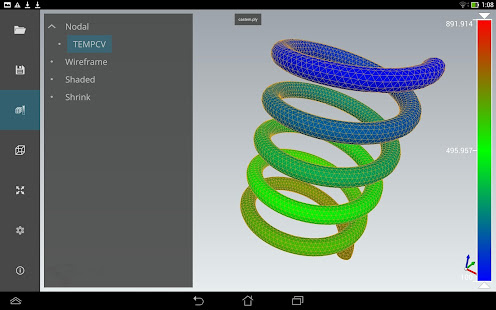

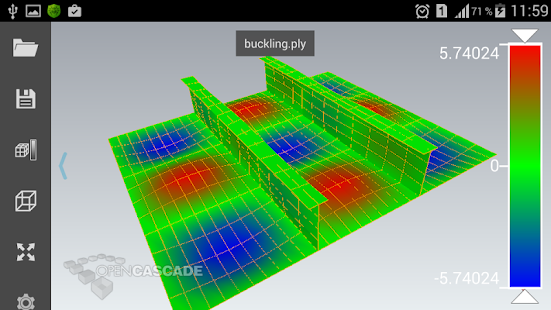

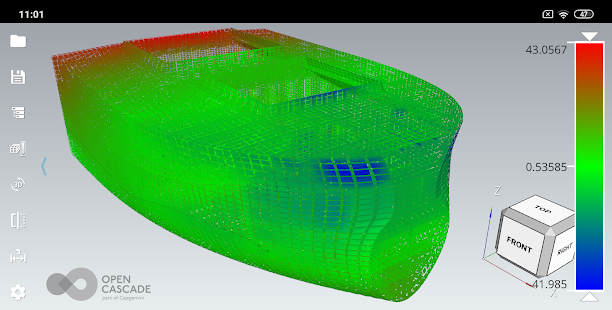

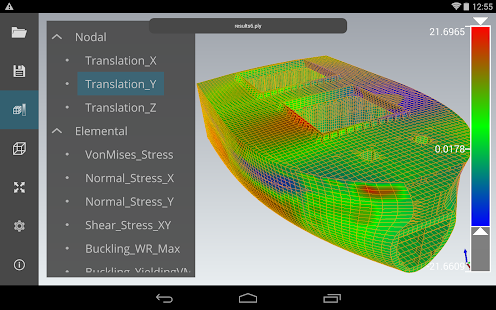

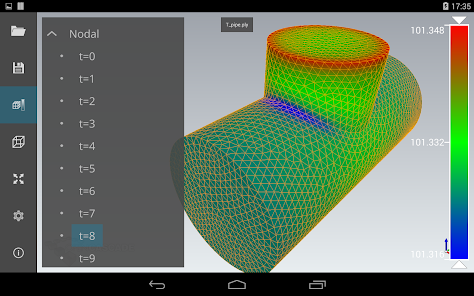

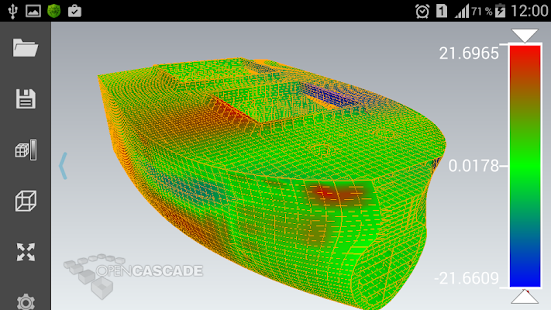

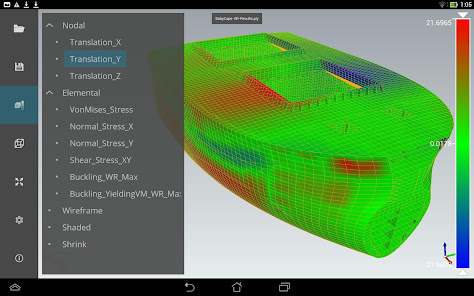

Asisten CAD memungkinkan Anda untuk melihat mesh dalam tampilan wireframe, berbayang, dan menyusut. Jika mesh berisi tekstur, warna, atau data skalar terkait, mesh dapat dilihat dengan elemen yang diwarnai sesuai dengan properti yang dipilih. Untuk besaran skalar skala warna interaktif ditampilkan, menyediakan kontrol untuk memanipulasi kisaran besaran yang ditampilkan.

Operasi umum

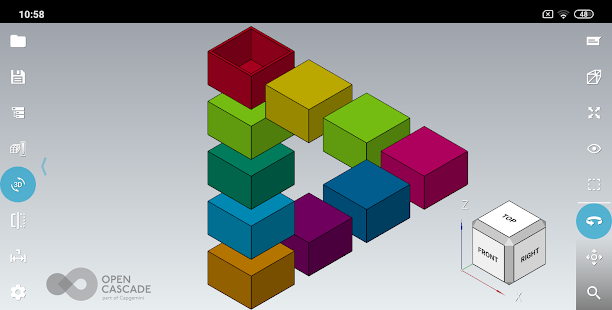

Asisten CAD untuk Android dioptimalkan untuk perangkat dengan layar multi-sentuh dan memberikan manipulasi intuitif tampilan 3D dengan gerakan jari.

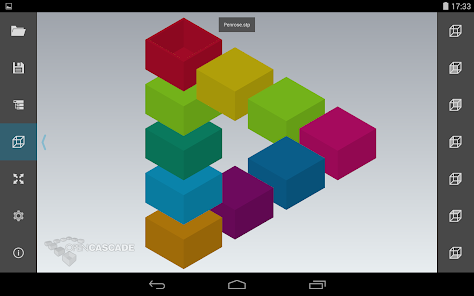

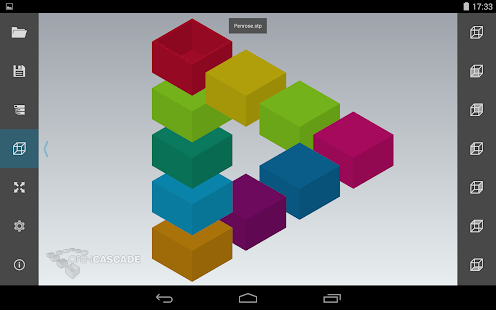

Bilah alat kiri menyediakan tombol untuk menyesuaikan model ke jendela dan pilihan tampilan standar. Submenu pengaturan menyediakan akses ke opsi penampil dan aplikasi, informasi file, dan log pesan.

File dapat dibuka dari penyimpanan lokal (memori internal atau kartu SD). CAD Assistant terintegrasi dengan Android sehingga aplikasi yang mendukung asosiasi file akan meluncurkannya untuk membuka file dari jenis yang relevan. Misalnya, Anda dapat membuka file LANGKAH yang dikirimkan kepada Anda melalui surat hanya dengan mengklik lampiran di klien surat.

Model CAD dapat disimpan dalam format LANGKAH, IGES, atau BREP sebagai data CAD; Model CAD dan mesh dapat disimpan dalam format PLY, STL, atau OBJ sebagai data poligonal. Dialog Simpan file juga memungkinkan penyimpanan gambar model saat ini ke format PNG. Jika direktori target Mail dipilih, klien email akan secara otomatis dimulai dengan file yang disimpan sebagai lampiran.

Perangkat yang didukung

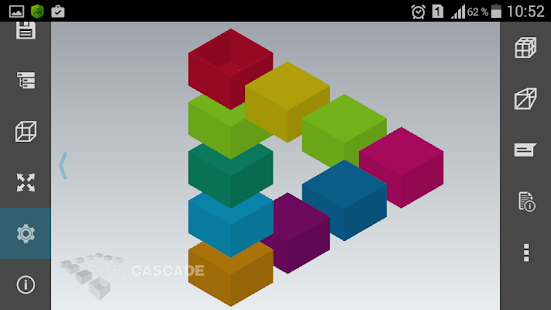

Asisten CAD telah diuji untuk bekerja pada berbagai tablet dan smartphone modern. Namun perlu diperhatikan bahwa ini dioptimalkan untuk orientasi layar lanskap, yang mungkin tidak nyaman di ponsel.

Aplikasi membutuhkan OpenGL ES 3.0+.

Batasan

Tergantung pada perangkatnya, membuka file besar mungkin membutuhkan waktu. Perangkat dengan prosesor grafis jarak rendah mungkin lambat dalam menampilkan model besar, dan sistem mungkin (diam-diam) menutup aplikasi jika model memerlukan lebih banyak memori daripada yang tersedia pada perangkat.

Lihat lebih lanjut di https://www.opencascade.com/content/cad-assistant

Masukan

Kami menyambut umpan balik Anda di Google Play atau di Forum Pengguna kami di https://dev.opencascade.org/forums/open-cascade-applications
